5分钟看懂svg path 路径的所有命令

来源:未知    时间:2019-03-07 19:15 作者:小飞侠

[导读] 5分钟看懂svg path 路径的所有命令 M = moveto M x y 移动到指定坐标,xy分别为x轴和y轴的坐标点,类似画笔的起点。 path中的起点,必须存在(文档中虽然没有提到过,但是path的其他命令都...

5分钟看懂svg path 路径的所有命令

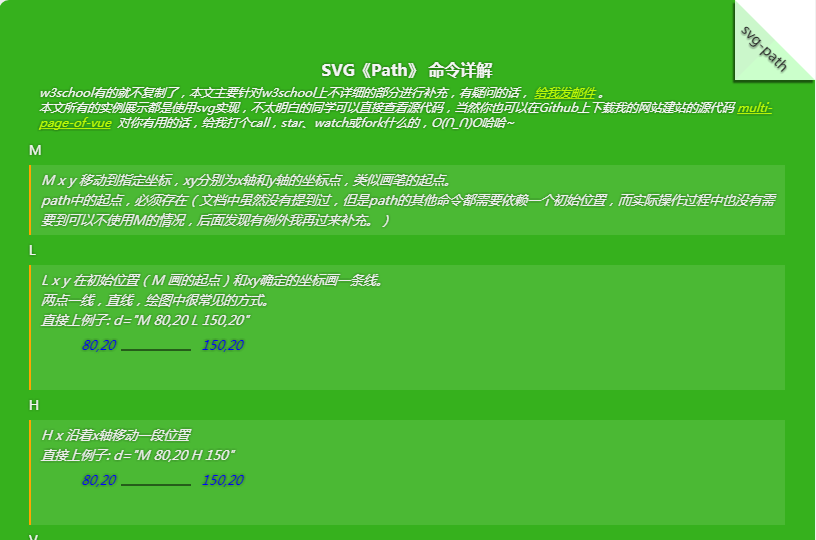

M = moveto

M x y 移动到指定坐标,xy分别为x轴和y轴的坐标点,类似画笔的起点。

path中的起点,必须存在(文档中虽然没有提到过,但是path的其他命令都需要依赖一个初始位置,而实际操作过程中也没有需要到可以不使用M的情况,后面发现有例外我再过来补充。

L = lineto

L x y 在初始位置(M 画的起点)和xy确定的坐标画一条线。
两点一线,直线,绘图中很常见的方式。

H = horizontal lineto

H x 沿着x轴移动一段位置

V = vertical lineto

V y 沿着y轴移动一段位置

C = curveto

C x1 y1 x2 y2 x y
三次贝塞尔曲线
当前点为起点,xy为终点,起点和x1y1控制曲线起始的斜率,终点和x2y2控制结束的斜率。

S = smooth curveto

S x2 y2 x y
简化的贝塞尔曲线
1.如果S命令跟在一个C命令或者另一个S命令的后面,它的第一个控制点,就会被假设成前一个控制点的对称点。

2.如果S命令单独使用,前面没有C命令或者另一个S命令,那么它的两个控制点就会被假设为同一个点。

Q = quadratic Bézier curve

Q x1 y1 x y
二次贝塞尔曲线Q
只需要一个控制点,用来确定起点和终点的曲线斜率。因此它需要两组参数,控制点和终点坐标。

T = smooth quadratic Bézier curveto

Q命令的简写命令。</br>
与S命令相似,T也会通过前一个控制点,推断出一个新的控制点。
1.T命令前面必须是一个Q命令,或者是另一个T命令

2.如果T单独使用,那么控制点就会被认为和终点是同一个点,所以画出来的将是一条直线

A = elliptical Arc

A rx,ry x-axis-rotation large-arc-flag sweep-flag x,y
rx 弧的半长轴长度
ry 弧的半短轴长度
x-axis-rotation 是此段弧所在的x轴与水平方向的夹角,即x轴的逆时针旋转角度,负数代表顺时针旋转角度。
large-arc-flag 为1表示大角度弧线,0表示小角度弧线
sweep-flag 为1表示从起点到终点弧线绕中心顺时针方向,0表示逆时针方向。
xy 是终点坐标。

Z = closepath

 从当前位置到起点画一条直线闭合。
