SVG进阶 | SVG过滤器(SVG Filters)

来源:自学PHP网    时间:2018-02-07 18:28 作者: 阅读:

[导读] SVG过滤器可以为SVG图形添加一些非常酷的效果,如阴影、模糊和高光等效果。本文将介绍SVG过滤器的输入和输出,过滤器的尺寸,高斯模糊滤镜,偏移滤镜和颜色矩阵滤镜的相关知识。...

SVG过滤器可以为SVG图形添加一些非常酷的效果,如阴影、模糊和高光等效果。

SVG过滤器的例子

先来看一个简单的SVG过滤器的例子,直观的感受一些它的效果:

<filter id="blurFilter" y="-5" height="40"

在这个例子中,对一个SVG椭圆形应用了模糊滤镜,得到的结果如下:

SVG过滤器的输入和输出

SVG过滤器在应用过滤效果的时候需要一个输入源。这个输入源可以是一个图形,或图形的alpha通道,或另一个过滤器的输出值。

SVG过滤器可以从输入源中产生一个输出图像。一个过滤器的输出可以是另一个过滤器的输入,这样,过滤器可以被链接起来使用。

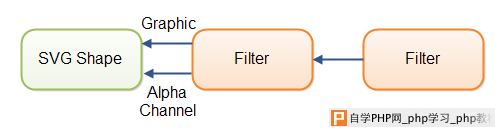

下面是一张SVG过滤器输入和输出的说明图片:

SVG过滤器的输入和输出

SVG过滤器的输入通常在SVG滤镜的in属性中指定,例如:


如果你需要将一个SVG过滤器的输出作为另一个过滤器的输入,需要在输出元素上添加一个result属性:


这样,在另一个过滤器中,可以通过在in属性中设置值为blur来使用它作为输入源。

过滤器的尺寸

一个SVG过滤器的尺寸由xywidthheight属性来决定。

xy属性是相对于输入源图形的xy属性来设定。由于过滤器的输出图形通常会比输入图形大(例如对图形添加模糊效果),因此,我们通常需要将xy属性设置为负值来剪切掉多出的部分。

widthheight属性指定过滤器的宽度和高度,大多数时候你需要指定宽度和高度大于输出图像的尺寸,以便于在剪切后尺寸和原来的图形基本相等。

多重过滤器

你可以通过元素来同时使用多个SVG过滤器。看下面的例子:


这个例子中创建了一个SVG过滤器,它包括两个滤镜元素:。偏移滤镜的输入源是椭圆图形的alpha通道,高斯模糊滤镜的输入源是偏移滤镜的输出。

元素将原始图像和高斯模糊滤镜的输出相结合。在元素中的结合顺序决定了它们的显示顺序,后输入的元素会显示在先输入元素的上面。

上面的代码得到的结果类似于一个drop阴影效果,下面是输出的结果:

高斯模糊滤镜

SVG高斯模糊滤镜可以将图像进行模糊处理。要使用高斯模糊滤镜,可以使用元素。下面是一个例子:


这个例子中,在元素中使用了滤镜。在矩形元素中的style属性中使用filter来指向这个SVG过滤器,得到的结果如下面图像所示:

模糊的尺寸

元素的stdDeviation属性决定图像的模糊尺寸大小。它的数值越大,图像的模糊尺寸越大。在下面的例子中分别设置了三个不同的stdDeviation值。


得到的返回结果如下:

通过Alpha通道进行模糊

在上面的例子中,过滤器的输入源是SourceGraphic,意思是使用图形的RGB颜色来作为输入源。你也可以使用图形的alpha通道来作为输入源,只需要将元素的in属性设置为SourceAlpha即可。下面是一个例子:

<feGaussianBlur in="SourceAlpha" stdDeviation="10" />

得到的返回结果如下:

注意观察,矩形的填充色是绿色的,但是通过alpha通道来进行模糊之后,得到的结果是黑白色的图像。

偏移滤镜

偏移滤镜会将输入图形进行移动之后作为结果输出。你可以使用它来上下左右移动图形。通常偏移滤镜都是用于制作drop阴影效果。下面是一个例子:


得到的结果如下所示:

这个例子中定义了两个矩形,它们的尺寸和位置都相同。紫色描边的矩形被应用了偏移滤镜,使它相对于原来的位置向右移动了80个单位,向下移动了20各单位。

颜色矩阵滤镜

颜色矩阵滤镜用来在图形的颜色中应用矩阵变换。下面是一个例子:


矩阵的值有元素中的values属性提供。这里共有4X5=20个值。在原始图像中它们的值类似下面的样子:

 0 0 0 red   0
 0 0 0 green 0
 0 0 0 blue  0
 0 0 0 1     0

上面的代码得到的返回结果如下:

注意观察,左边的图形应用了颜色矩阵滤镜,它原来有一个绿色的填充颜色,在使用了颜色矩阵之后只剩下描边了。右边是没有使用颜色矩阵的图形。

混合(Blend)滤镜

混合滤镜可以将多个输入滤镜混合为一个。下面是一个例子:


这个例子声明了三个滤镜。第一个偏移滤镜,第二个是高斯模糊滤镜。高斯模糊滤镜的输入是偏移滤镜的输出。第三个滤镜有两个输入,它将这两个输入进行了混合。

上面代码得到的结果如下:
