ajax读取数据后使用jqchart显示图表的方法

来源:未知    时间:2015-06-11 09:32 作者:xxadmin 阅读:

[导读] 本文实例讲述了ajax读取数据后使用jqchart显示图表的方法。分享给大家供大家参考。具体分析如下: 最近项目中需要显示出图表效果,原来收集到的图表插件终于有用武之地了。 但是和...



本文实例讲述了ajax读取数据后使用jqchart显示图表的方法。分享给大家供大家参考。具体分析如下:
最近项目中需要显示出图表效果,原来收集到的图表插件终于有用武之地了。
但是和jqchart对比,还是有很多不同之处的。

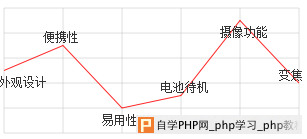

实现效果:

我就对jqchart进行了重新编写。
首先要解决的是不显示x轴和y轴:

//各DIV作成
// 取消标题显示
/*
this.titleBox//Title
  =this.mkBoxElement('T',
   this.op.titleLeft,this.op.titleTop
  ).appendTo(this.jQcanvasBox)
  .css('width',this.op.width-this.op.titleLeft)
  //fix for safari3 2007.12.4
  .get(0);
*/
// 取消y轴数字显示
/*
this.scaleYBox//Y軸スケール
  =this.mkBoxElement('Y',
   this.op.scaleYLeft,this.op.scaleYTop
  ).appendTo(this.jQcanvasBox).get(0);
*/
// 取消x轴分类显示
/*
this.scaleXBox//X軸スケール
  =this.mkBoxElement('X',
   this.op.scaleXLeft,this.op.scaleXTop
).appendTo(this.jQcanvasBox).get(0);
*/
其次,对于拐点的文字,原来显示是相应的data值,现在需要显示的是对应的x轴名称:

if( x <= op.width){
 var dx=x-op.paddingL,dy=y-op.paddingT;
 var dxx = i<=0 ? (dx+op.labelDataOffsetX - 5 + 'px'):( dx+op.labelDataOffsetX - 20 + 'px'); //坐标点x轴偏移
 var dyy = i%2 ? (dy+op.labelDataOffsetY - 25 + 'px'):(dy+op.labelDataOffsetY - 5 + 'px'); //坐标点y轴偏移
 it.wrtText(
  //dx+op.labelDataOffsetX - 20 + 'px',
  dxx,
  //dy+op.labelDataOffsetY - 10 + 'px',
  dyy,
  //op.rows[i],  // pre: 坐标点data值
  op.txtpointers[i], // cychai:坐标点文字
  op,
  "#jQchart-data-D-"+op.id
 ).css('color',(op.data.length==1)?'#333':strokeStyle)
 .css({"width":"100px","font-size":"12px"}); // cychai:样式控制
使用默认的数据可以显示出来了。接下来就是和开发的协作了。
我希望可以使用ajax异步获取数据,然后在前台显示。
这里,我使用了一个示例页面chartdata.html, 即需要的数据页
[{labelX : ["外观设计","便携性","易用性","电池待机","摄像功能","变焦"],data :[[5,7,2,3,9,4]]}]
在前台,我通过ajax请求该页面,对返回的json数据进行处理,传递给chartSetting:

$(function(){
 $.ajax({
  url: "chartdata.html",
  type: "GET",
  success: function(cdata){
   showDDChart(cdata);
  }
 });
 function showDDChart(cdata){
  var dd_chart = eval(cdata)[0];
  var chartSetting={
   config : {
    title : "",
    titleLeft: 70,
    labelX :dd_chart.labelX,
    //labelX :["外观设计","便携性","易用性","电池待机","摄像功能","变焦"],
    scaleY : {min: 0,max:10,gap:2},
    width: 300+25,
    height: 125+50,
    paddingL : 10,
    paddingT : 10
   },
   //data: [[5,3,1,8,4,9]]
   data :dd_chart.data
  };
  $('#canvasMyID').jQchart(chartSetting);
 }
});

完整的html页面:

<head>
<!--[if IE]>
<mce:script src="excanvas-compressed.js" mce_src="excanvas-compressed.js" type="text/javascript" ></mce:script>
<![endif]-->
<mce:script src="http://jsgt.org/lib/jquery/plugin/jqchart/sample/v003/lib/jquery-1.2.3.min.js" mce_src="http://jsgt.org/lib/jquery/plugin/jqchart/sample/v003/lib/jquery-1.2.3.min.js" type="text/javascript"></mce:script>
<mce:script src="jquery.jqchart.js" mce_src="jquery.jqchart.js" type="text/javascript" charset="utf-8"></mce:script>
</head><body>
<canvas id="canvasMyID" height="200"></canvas>
<mce:script type="text/javascript"><!--
$(function(){
 $.ajax({
  url: "chartdata.html",
  type: "GET",
  success: function(cdata){
   showDDChart(cdata);
  }
 });
 function showDDChart(cdata){
  var dd_chart = eval(cdata)[0];
  var chartSetting={
   config : {
    title : "",
    titleLeft: 70,
    labelX :dd_chart.labelX,
    //labelX :["外观设计","便携性","易用性","电池待机","摄像功能","变焦"],
    scaleY : {min: 0,max:10,gap:2},
    width: 300+25,
    height: 125+50,
    paddingL : 10,
    paddingT : 10
   },
   //data: [[5,3,1,8,4,9]]
   data :dd_chart.data
  };
  $('#canvasMyID').jQchart(chartSetting);
 }
});
// --></mce:script>
</body>
</html>
OK,大功告成!
希望本文所述对大家的jQuery程序设计有所帮助。
